Accessoires pour les Automatismes

XP 20 D Photocellules murales orientables.

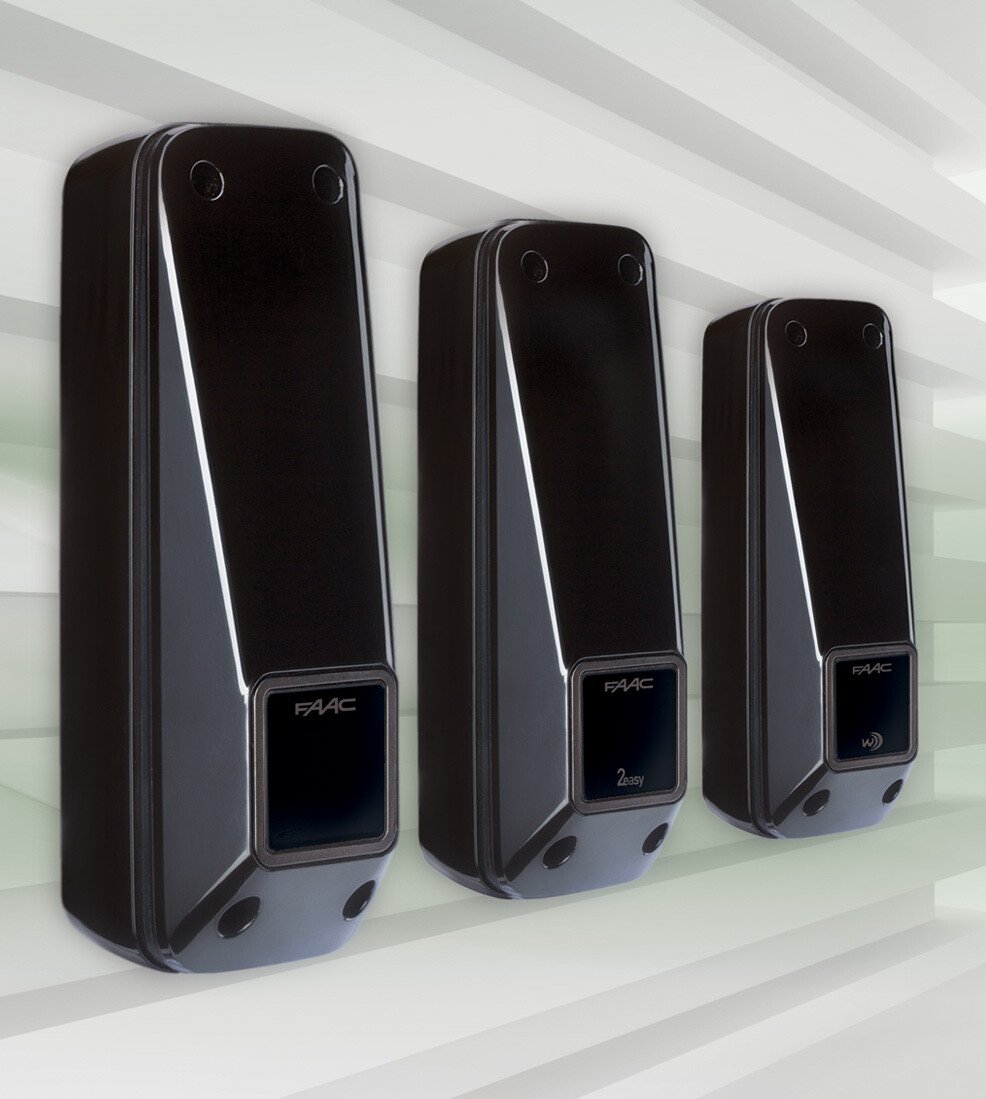

Trois versions pour répondre à chacun de vos besoins

XP 20 D

Système avec alimentation conventionnelle 24V pour l'émetteur et le récepteur.

XP 20B D

Système avec alimentation 2easy BUS, seulement deux fils 24V non polarisés, possibilité d'installer jusqu'à 16 paires de photocellules sur le même système et protection contre les interférences des sources lumineuses externes (par exemple, les phares LED des voitures).

XP 20W D

Système avec alimentation traditionnelle 12/24V pour le récepteur et alimentation traditionnelle ou par batterie pour l'émetteur. Évite la pose d'un câble vers l'émetteur (batterie) et dispose de canaux sélectionnables permettant d'installer jusqu'à 4 paires de photocellules et de les protéger contre les interférences des sources lumineuses externes (par exemple, les phares LED des véhicules).

Descriptif technique Téléchargements

Symboles d'innovation 3

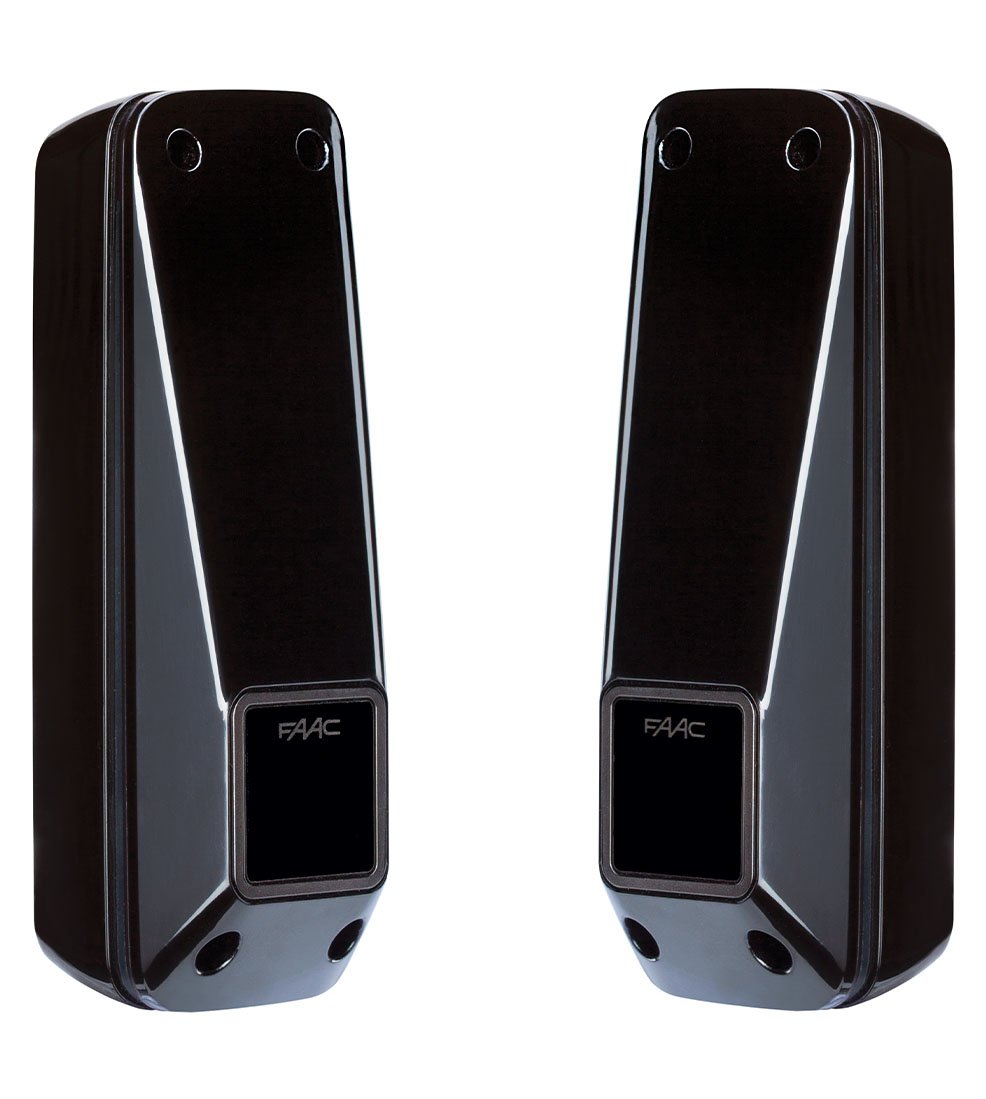

Photocellule murale orientable XP 20 D

Émetteur et récepteur infrarouge modulé

Les photocellules réglables XP 20 D se composent d'un émetteur et d'un récepteur infrarouge modulé d'une portée allant jusqu'à 20 m. L'observation du faisceau provoque le changement d'état du récepteur. Toute obstruction du faisceau entraîne le changement d'état du récepteur.

Un réglage précis et fiable

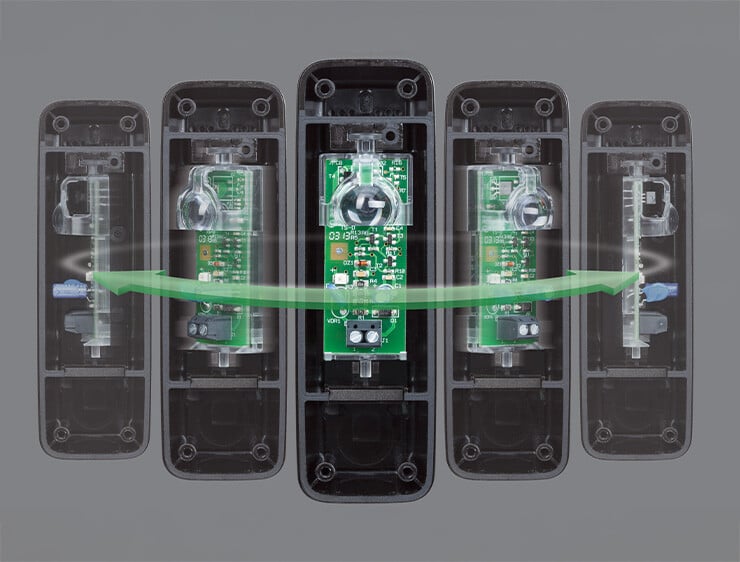

La cellule photoélectrique est logée sur un support rotatif doté d'une lentille haute performance conçue pour optimiser l'efficacité du faisceau dans toutes les directions.

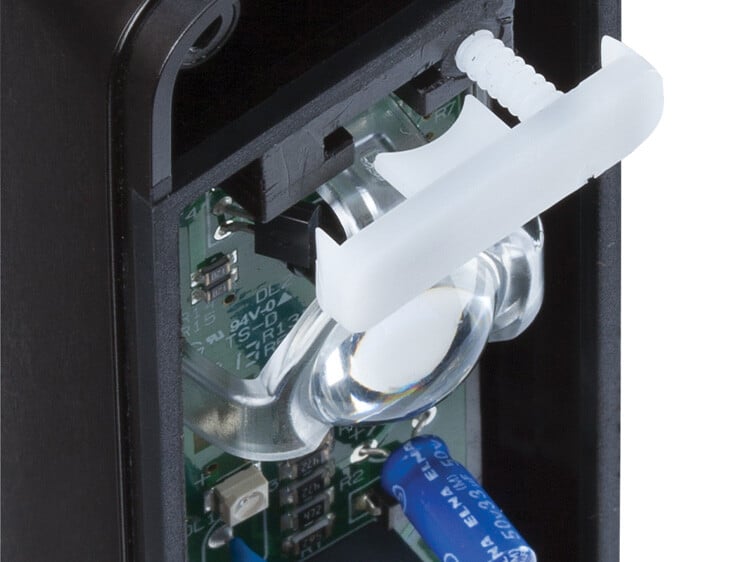

Le support rotatif est bloqué dans la position souhaitée à l'aide d'un robuste verrou de rotation enfichable (qui peut être retiré à l'aide d'un tournevis si nécessaire).

Informations techniques

Informations sur le produit XP 20 D

Descriptif technique

Tension d'alimentation 24V - 24V~24V DC - 24V AC (XP 20 D) ; BUS 2easy, à 2 fils non polarisés 24 V (XP 20B D) ; Rx:12 ÷ 24V AC - 12 ÷ 24 V DC ; Tx: 12 ÷ 24V AC - 12 ÷ 24 V DC ou avec batterie (3 VcR2 - non comprise) (XP 20W D)
Distance max photocellules 20 m
Type d'installation en saillie
Angle d'auto-alignement ± 7° (20m) ± 13,5° (5m)
Dimension (LxPxH) 41,5 x 42,5 x 130 mm
Courant absorbé Rx (30 mA) + Tx (20 mA) (XP 20 D) ; Rx (10 mA) + Tx (10 mA) (XP 20B D) ; Rx (30 mA) + Tx (40 mA avec batterie ou 5 mA avec 24V DC (XP 20W D)

Téléchargements

Catalogue

File com/faac-france/read/00605097379ffc2dc2a7a

Notice Technique XP20D /XP 20B D/XP 20W D

Manuels

File pdf

Autres fichiers:

Brochure FAAC XP 20 D
